英国TEL实验室控制产品 - 文丘里阀


ECON VE系列 文丘里阀

TEL ECON系列文丘里阀是一种具有压力无关特性,并能精确控制风量的气流调节末端设备。文丘里阀被广泛应用于各种风险环境内用于控制通风柜等局部排风设备的安全排风及房间压力等。

TEL ECON系列文丘里阀是一种具有压力无关特性,并能精确控制风量的气流调节末端设备。文丘里阀被广泛应用于各种风险环境内用于控制通风柜等局部排风设备的安全排风及房间压力等。变风量文丘里阀可以在150帕到750帕范围内精确控制过阀风量,当阀门两端压力发生变化时,其内部特有的弹簧锥体机构能够迅速感测并自动完成机械调整。

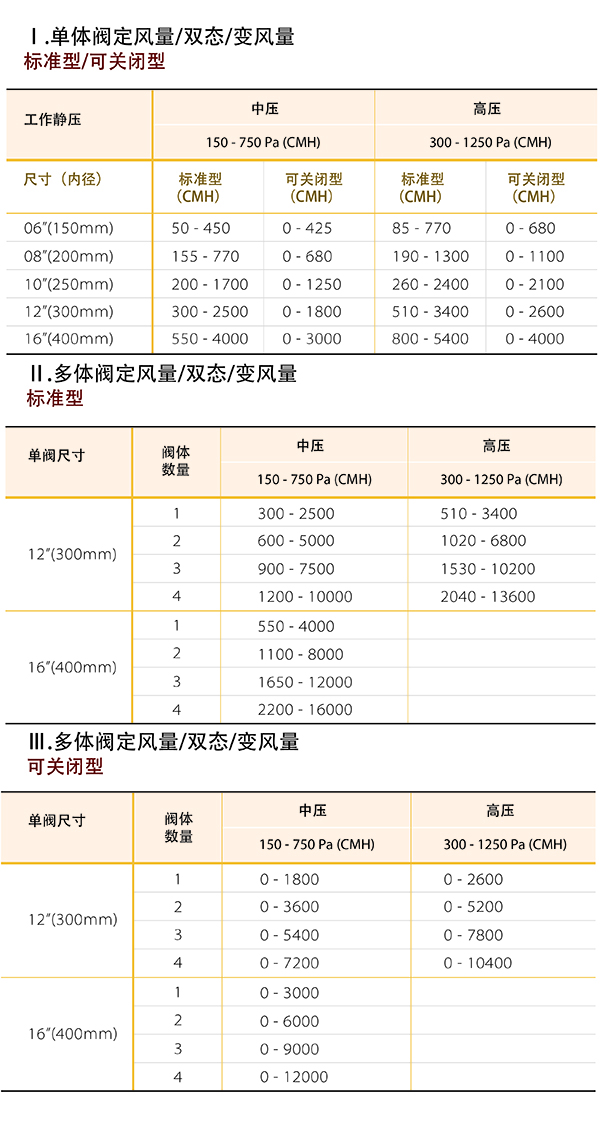

ECON文丘里阀由铝制阀体与内部众多不锈钢组件组成。应用于腐蚀性环境,可在阀体外进行特殊的防腐喷涂处理。ECON系列文丘里阀单阀体尺寸在6英寸至16英寸范围内有数个标准口径。当所需控制的风量大于单体16英寸阀门所能控制风量时,可通过多个阀门并联方式进行组合。文丘里阀通过高速执行器来对风量进行调整,在其工作范围,即150Pa750Pa的过阀压力条件下,具有严格压力无关特性,能精确维持所需的过阀风量。


ECON文丘里阀可内置消音机构,其独特的由穿孔铝板内衬特殊防腐涂层的一英寸厚度高品质玻璃纤维构造,结合其外部26号镀锌套壳,可大大降低流动和辐射噪声水平,且保证阀门良好的保温隔热性能。

当所需控制的风量大于最大单体阀门所能控制风量时,可通过多个阀门并联方式进行组合。阀门正常工作所需过阀压力为150Pa750Pa。阀体及内部锥体结构为铝合金材质,轴杆等内部组件采用不锈钢材质。在防腐应用环境中,阀体及内部组件均可喷涂TeflonHeresite防腐涂层。

ECON文丘里阀可以采用气动或电动方式进行控制。气动文丘里阀无压缩空气消耗需求。



Standard Design Features 标准设计特性

过阀压力150750帕的范围内压力无关
气动执行器无压缩空气损耗
过阀风量可出厂设定
高控制精度,达到设计风量的5
小于1秒的高速响应
• 48
点出厂预标定(变风量型)
耐酸性腐蚀特殊涂层可选
通风柜排风阀过阀压差开关可选



Optional Design Features 可选设计特性

热水盘管或电加热盘管应用
双风管系统
多阀组件
特殊性能涂层
通风柜应用压差开关可选
