TEL通风柜变风量蝶阀控制

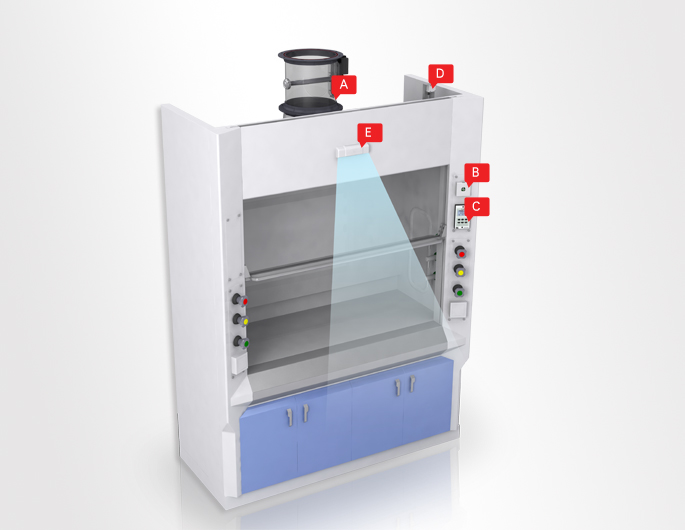

单路通风柜变风量蝶阀控制(下图A+B+C,面风速控制,基本防护

1、采用SM6面风速传感器,实时测量通风柜面风速,反馈控制通风柜排风阀

2、以维持通风柜面风速恒定,系统响应时间<3

双路通风柜变风量蝶阀控制(下图A+B+C+D,面风速+位移控制,双重防护更高效

1、采用SM6面风速传感器,以及SM2位移传感器,同时检测调节窗位移以及实时面风速

2、通过位移测量进行快速响应控制,在<2秒时间内

3、调节高精度压力无关蝶阀至预设排风量位置

4、待调节窗稳定后(Boost Duration可设定,如3秒),切换至面风速控制,有效应对通风柜扰流,维持通风柜泄漏率

5、系统响应时间<2

自适应通风柜变风量蝶阀控制(下图A+B+C+D+E,面风速控制+位移控制+区域控制,三重防护最高效节能

1、采用SM10区域状态传感器,检测通风柜前有无操作人员

2、当通风柜前无操作人员时,将通风柜面风速设定降低至0.3m/s,一旦检测到有人进入,则迅速调整面风速至0.5m/s

3、大幅降低通风柜能耗




Butterfly Damper

TEL ECON系列蝶阀

TEL ECON系列蝶阀是一种具有压力无关特性,并能精确控制风量的气流调节末端设备广泛应用于各种风险环境内用于控制通风柜等局部排风设备安全风及房间压力等。


阀体符合DW154规范要求

高防腐性能(UPVC/PVDF

透明阀体方便观察及维修
不锈钢轴承, 一体注塑成型
操作温度-18-55
操作压力50-1000Pa
防火等级BS2782 Part5 Class1
高速执行器
全行程时间小于3



SM6 Face Velocity Sensor

面风速传感器


• 1%高测量精度
• 0-2m/s0-5m/s测量范围可选
高精度热风式传感技术
可灵活安装于通风柜上
高稳定性无测量漂移
易于维护


Fume Cupboard Monitor / Controller
AFA3000变风量通风柜监控器
TEL AFA3000系列通风柜监控器是为了保障实验室内使用通风柜及生物安全柜的使用安全而设计的。


• LCD液晶屏,实时显示面风速,单位可选米/秒或英尺/分钟
一小时内的故障事件显示或面风速曲线显示
声光报警,红,黄,绿三色LED灯显示安全/危险状态
•3路自定义继电输入和3路自定义继电输出
紧急/夜间模式按钮
通过RS485 MODBUS协议连接至PC进行诊断和配置



SM2 Sash Position Sensor

位移传感器


• 0-1250/2500mm行程范围可选
化学防腐蚀涂层
高精度测量误差小于0.25mm
可重复性小于0.12mm
可灵活安装于通风柜上
垂直/水平安装方式可选




SM10 Personnel Sensor

区域状态传感器


• 12 束主动红外检测
交互时间约0.4
响应时间小于50ms
检测宽度可调节
通风柜上安装灵活
无使用精度漂移
易于维护
